3D 打印一定要加支撑吗?90% 的人不知道的结构秘密

发布时间:2025-07-02
分享到:
最近很多朋友问我模型为什么要加支撑,今天就给大家专门讲一讲。当你看到一个悬空的 3D 打印模型时,背后可能藏着看不见的支撑秘密。支撑结构就像建筑工地上的脚手架,在打印过程中默默承受材料重力,完工后又需要小心拆除。但现实中,20% 的打印失败源于支撑设计不当,而通过工艺优化,30% 的模型可实现无支撑打印。这篇文章将带你揭开支撑的真相,从此告别 "支撑焦虑"。
3D 打印一定要加支撑吗?
90% 的人不知道的结构秘密


导读:支撑结构 ——3D 打印的 "隐形脚手架"
最近很多朋友问我模型为什么要加支撑,今天就给大家专门讲一讲。当你看到一个悬空的 3D 打印模型时,背后可能藏着看不见的支撑秘密。支撑结构就像建筑工地上的脚手架,在打印过程中默默承受材料重力,完工后又需要小心拆除。但现实中,20% 的打印失败源于支撑设计不当,而通过工艺优化,30% 的模型可实现无支撑打印。这篇文章将带你揭开支撑的真相,从此告别 "支撑焦虑"。

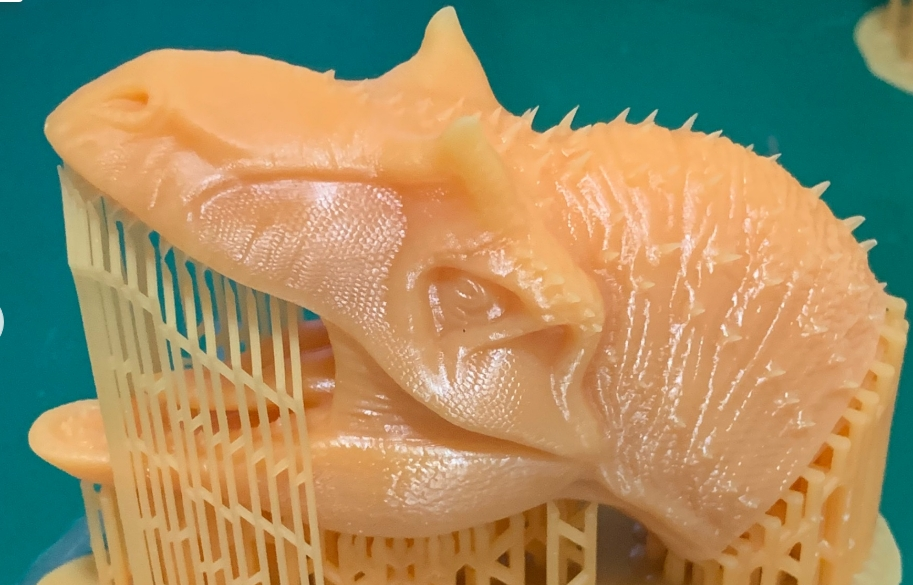

一、支撑的本质:对抗重力的临时结构
行业宝
1. 支撑的三大核心作用

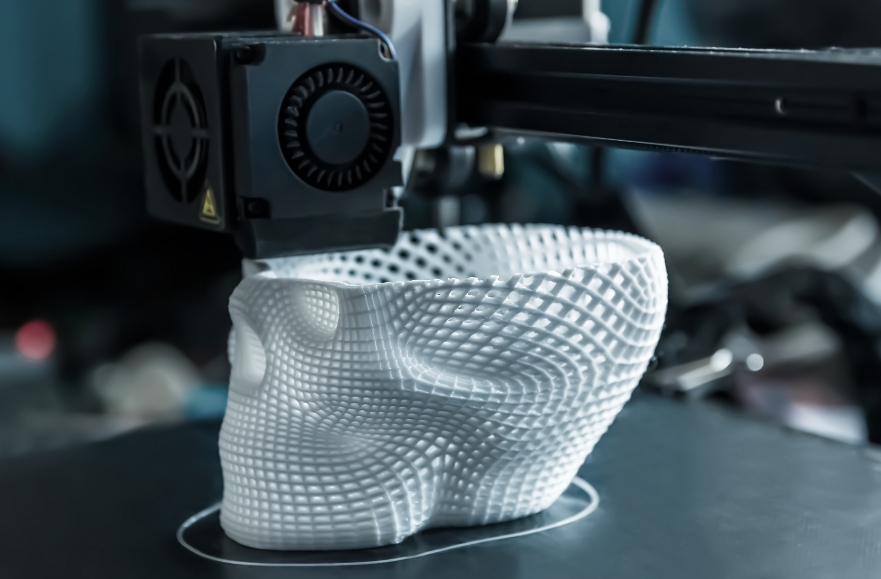

防坍塌:防止悬空材料因自重下垂(如 FDM 打印时,PLA 熔体在冷却前需支撑)

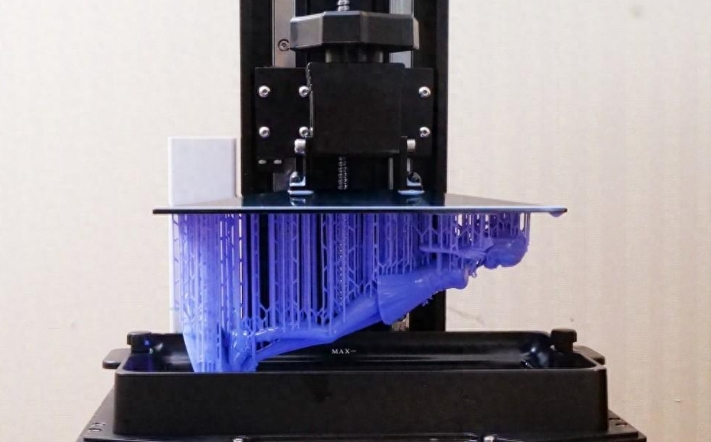

保精度:避免悬空层偏移导致尺寸误差(SLA 打印中,未固化树脂易位移)
助分离:某些工艺中支撑可作为模型与平台的连接桥梁
支撑悖论:加支撑会留痕迹,不加支撑易失败 —— 这是所有 3D 打印玩家的终极难题。
2. 支撑的生命周期
设计阶段:切片软件自动生成或手动添加
打印阶段:与模型同步成型
后处理:手动拆除(FDM)或溶解(水溶性支撑)
二、必须添加支撑的三大场景

1、结构陷阱:

悬空角度超过 45°

危险案例:L 型横置模型(水平悬空)、倒金字塔结构(上大下小)
数据佐证:悬空角度>45° 时,无支撑打印失败率达 82%。

2、技术限制:

FDM 与光固化的天生缺陷

技术类型
支撑必要性
失败原因
FDM
★★★★☆
熔融塑料冷却前无支撑会下垂
SLA/DLP
★★★☆☆
液态树脂固化时附着力不足
SLS
★☆☆☆☆
粉末床自支撑(无需额外支撑)

3、材料特性:

流动性强的 "麻烦制造者"

高风险材料:柔性 TPU、低粘度树脂
安全材料:金属粉末(SLM 工艺中未熔化粉末可作支撑)、高强度 PLA

三、无需支撑的破局之道

1. 结构优化:

让模型自己站起来

角度控制:将悬空角度设计为<45°(如圆锥体自然斜坡)
自支撑结构:添加临时连接桥(打印后可轻松掰断)
案例:某设计师将悬臂结构改为 "阶梯式渐变",支撑需求降 70%。

2. 技术创新:

摆脱支撑依赖

SLS 烧结:粉末床天然支撑,可打印镂空球体无压力
