SLA / DLP / LCD三种光固化树脂3D打印机该如何选择?

发布时间:2022-07-18
分享到:
随着3D打印技术的成熟发展,各种类型的3D打印机已深入人们的生产生活之中。其中,光固化树脂3D打印机已成为大多数想要制作高精度模型的热门选择,

随着3D打印技术的成熟发展,各种类型的3D打印机已深入人们的生产生活之中。其中,光固化树脂3D打印机已成为大多数想要制作高精度模型的热门选择,用途也多种多样,如公司用,工厂用,创客用,家用等等。

现如今市面上光固化3D打印机种类多而杂,如何挑选成为一个难题。

本期,我们给大家讲讲该如何选择一台适合自己的树脂3D打印机

1、SLA, DLP, LCD之间的主要区别是什么?

汇丰创新: SLA / DLP / LCD都属于光固化的范畴,使用光敏树脂进行打印,但技术之间各有优劣。


●SLA 采用激光来固化树脂,是最传统、应用也最广泛的3D打印技术,对打印尺寸的限制很少,但打印速度、精度和细节,一般不如DLP / LCD 3D打印机好。SLA 3D打印机通常尺寸比较大,比较适合打印大尺寸的样件,或大规模生产的场景。

                             △SLA 3D打印技术原理示意图


●DLP 3D打印技术最早出现在2000年,DLP 3D打印技术主要是利用UV投影器将产品截面图形投影到液体光敏树脂表面,使被照射的树脂逐层感光固化。区别于SLA 3D打印技术的单点曝光,DLP 3D打印技术采用面曝光,可以极大地提高打印速度,同时DLP 3D打印技术在精度、表面质量上,一般也会优于SLA 3D打印机。

△DLP 3D打印技术原理示意图

大多数DLP 3D打印机都采用下照式技术方案,光源在树脂槽的下方。这种方案的优势是只需要很少的树脂就可以开始打印,但由于离型的限制,打印尺寸也受到了制约。DLP 3D打印机通常机型尺寸较小,可以轻松部署在办公室环境内,在齿科、产品开发验证、科研和教育领域都得到了比较广泛的应用。

●LCD (mSLA)类似于DLP 3D打印技术,但其不使用投影仪来产生图像,而是通过LCD液晶的偏转产生特定的图像。

 △LCD 3D打印技术原理示意图


得益于LCD 3D打印技术成熟的上游产业链,LCD 3D打印机通常可以达到比DLP 3D打印机更高的分辨率和更小的像素点尺寸。但由于技术局限性,LCD 3D打印机的光功率一般低于DLP 3D打印机,从而导致打印速度较慢。然而,LCD 3D打印机的价格更低于DLP 3D打印机,因此在市场上非常受欢迎。


当我们在选择树脂3D打印机时,需要考虑哪些问题?


汇丰创新 : 打印尺寸(拥有大幅面打印尺寸的设备,能够实现设计原型的快速迭代以及小批量快速生产。)


●打印精度(分辨率越高、像素点尺寸越小,打印物体表面细节和纹理更清晰;光学设计越先进,打印物体精度就越高,能够准确呈现设计原型。)

●打印速度(在评估打印速度时,一般我们需要限定材料和层厚。即使在同一台机器上,不同的层厚、不同的材料也会导致打印速度的巨大差异。)

●材料开放(有些3D打印机只允许用户使用专用
树脂材料,这是一个非常大的限制,而拥有开放系统的3D打印机可以兼容使用更多第三方材料。)

排版/切片软件(排版和切片是3D打印的第一步,一个好的软件可以使预处理快速而简单。大多数3D打印机公司都提供免费的软件试用,用户可以在购买前先进行简单试用。)

后处理 (树脂3D打印样件需要清洗和后固化。经过后固化的样件强度更高、变形更小。因此配备完整的清洗机、固化箱可以有效地提高效率、降低人力成本。)

DLP和LCD技术特别适用于哪种类型应用?

汇丰创新 : 第一种是齿科应用,几乎所有的齿科应用都可以从树脂3D打印中受益,如正畸、修复和种植,一些顶级正畸牙套制造商每天打印制作模型超过700,000个。


                第二种是应用在产品原型开发验证中,受益于3D打印材料的进步,越来越多的工程师开始在办公室使用高精度3D打印机进行产品原型开发。

                第三种是教育方向的应用,LCD和DLP
3D打印机通常结构紧凑,使用方便,越来越多的学校开始使用树脂3D打印机进行教育或研究。


珠宝首饰也是树脂3D打印的一个重要应用,DLP和LCD 3D打印技术可以打印出非常丰富的细节特征,甚至比头发还小。目前已有很多珠宝设计工作室在使用3D打印机和蜡质树脂进行产品开发。

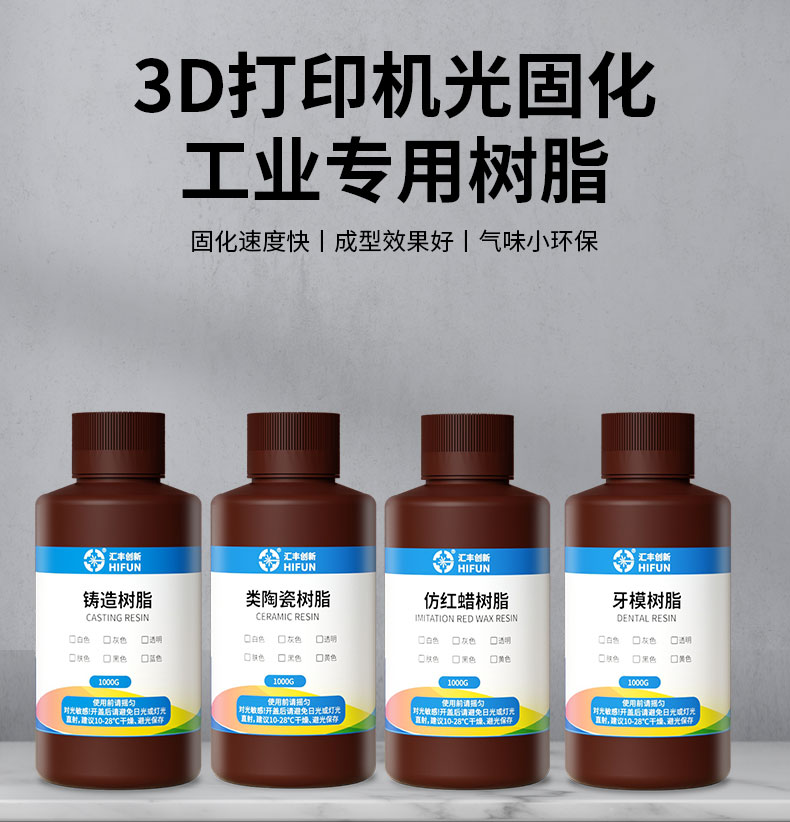

除了打印设备之外,在选择树脂材料时需要关注那些方面?


树脂3D打印机是快速验证产品原型的理想选择,目前有许多高性能的树脂材料,其性能可与ABS、PC或硅橡胶相媲美。传统外包制作原型有可能要等待数周时间,而使用树脂3D打印机则可以在数小时内完成原型制作。

汇丰创新: 首先关注的总是安全问题,尽管光敏树脂本身是十分安全的,但在购买树脂前应向制造商索取MSDS(材料安全数据表),以应对在使用过程中可能出现的意外情况。此外树脂材料的种类非常多,我们应该根据用途来选择材料。例如,牙科模型的应用应选择具有低变形的刚性材料,而手术指南的应用应选择具有良好的生物相容性和韧性的材料。

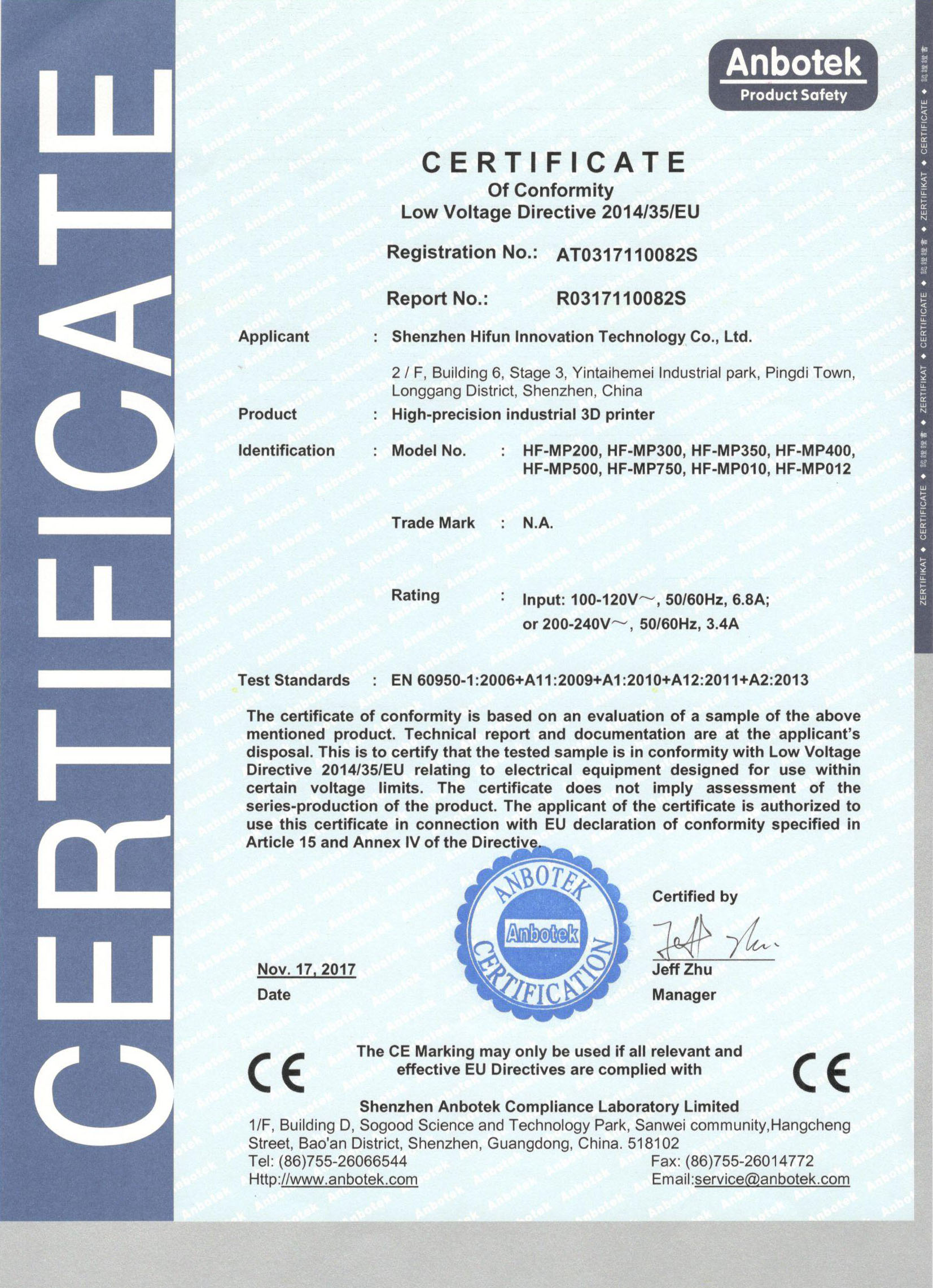

△权威认证 安全放心

给想投资树脂3D打印机的人提供一些其他建议


汇丰创新: 目前3D打印行业正处于快速发展期,产品也逐渐成熟,但因为不同的厂家在产品的研发、测试和品控等方面投入的差异,导致用户在使用的过程中可能会遇到各种各样的问题。因此我们应该尽量选择质量有保障,且能够提供良好培训、售后服务的公司,来选购3D打印机。

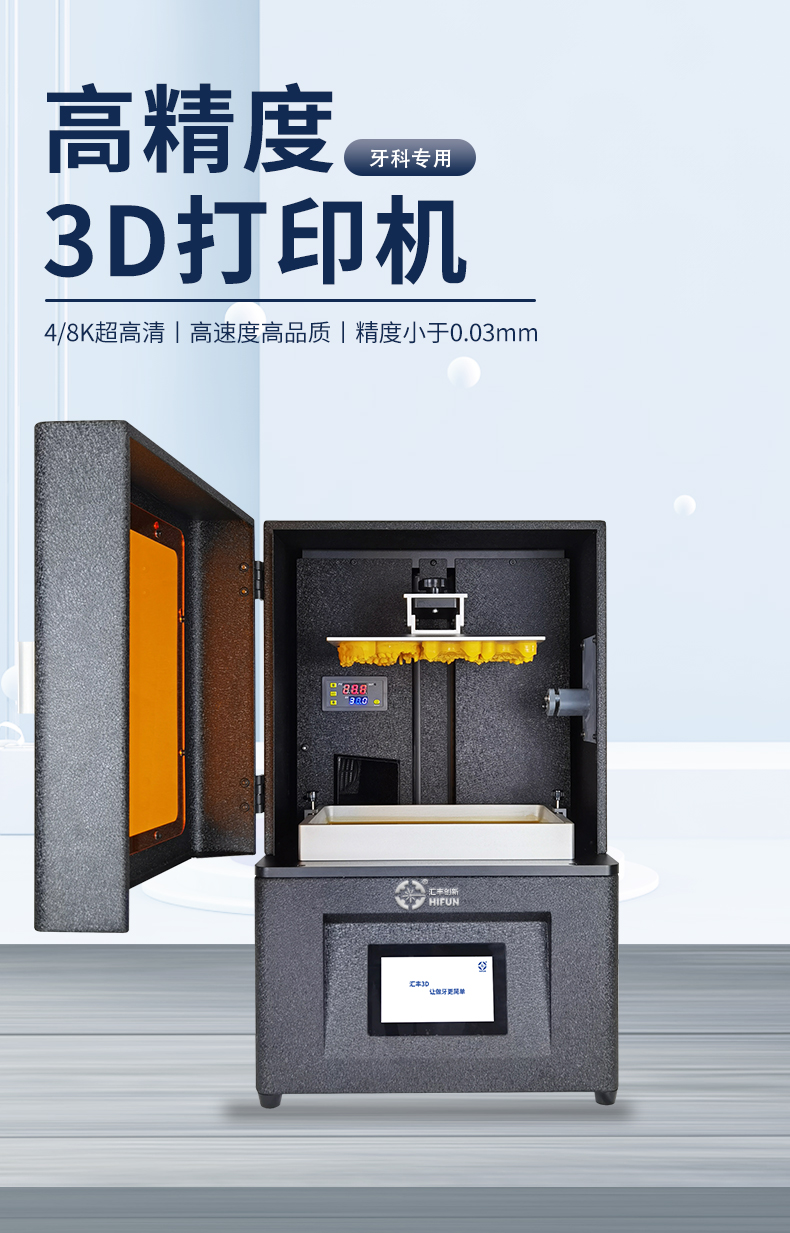

基于以上选机技巧,在这里要特别推荐一款兼具高精度和稳定性的齿科专用3D打印机——HF-L3PRO 8K高精度光固化3D打印机。


这款由汇丰创新自主研发的高品质3D打印机,拥有8K高分辨率、 219x123x200mm的成型尺寸,具备稳定、准确的打印精度任何地方吻合率达90%以上,并支持连续稳定打印,成功率高达99%,能够实现设计原型的快速迭代以及小批量快速生产,可应用于工业设计、零配件/手办/医疗辅具打印等众多专业领域。


下期LCD光固化打印机技术变革之黑白屏
